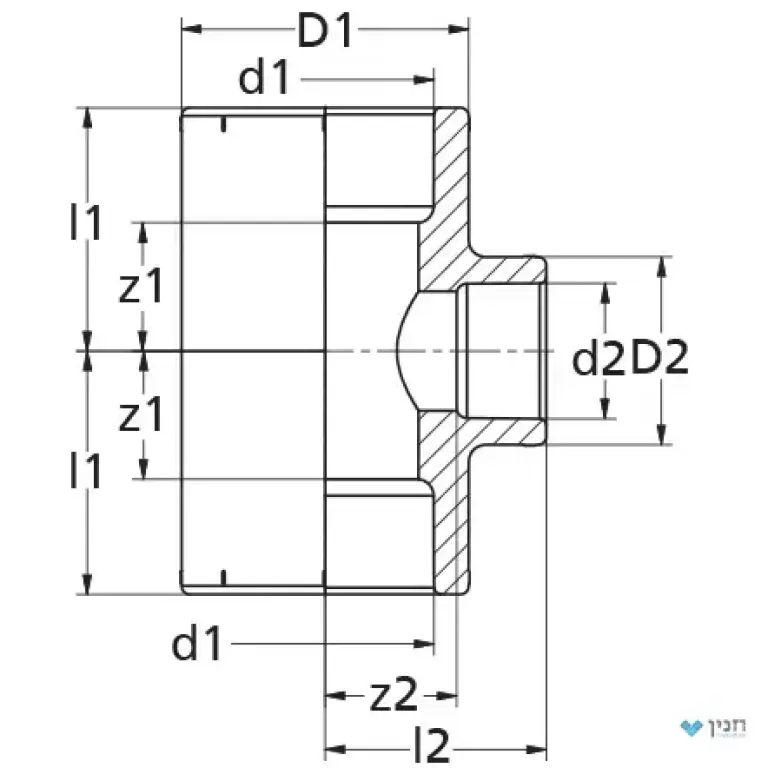

שם: הסתעפות מעבר 90°
מק"ט: 2916.7521.1207.11
משקל [גרם]: 0,50
תקנים: אביזרי B-R עוברים בדיקות איכות תקופתיות, פנימיות וחיצוניות. האביזרים עומדים בדרישות של DIN Certco guideline ZP 10.25.1 ושל NSF14.
יישום: מתאים לריתוך סוקט SW , לפי תקן טכני 2207 של .DVS ציוד ריתוך לפי תקן טכני 2208 של DVS.
תכונות גיאומטריות: הקוטר החיצוני ועובי הדופן מתאימים לתקנים DIN 8077 ו .DIN EN ISO 15874- הטולרנסים של גודלי- z תלויים במידה. עד 3 = d/D 160 -/ + מ"מ והחל מ- 10 = d/D 180 -/ + מ"מ.
לחץ עבודה: לחץ העבודה בהתאם לצינור. רוב המחברים הסטנדרטים מתאימים לצינורות המוצעים. ראה טבלאות צנרת בעמודים 9,8 ו- 10 .
D1: 100
D2: 43
d1-d2: 75-25
l1: 71
z1: 41
z2: 55
l2: 71
