שם: ווית 45° חוץ-פנים
מק"ט: 2916.7412.0745.11
משקל [גרם]: 23
תקנים: אביזרי B-R עוברים בדיקות איכות תקופתיות, פנימיות וחיצוניות. האביזרים עומדים בדרישות של DIN Certco guideline ZP 10.25.1 ושל NSF14.
יישום: מתאים לריתוך סוקט SW , לפי תקן טכני 2207 של .DVS ציוד ריתוך לפי תקן טכני 2208 של DVS.
תכונות גיאומטריות: הקוטר החיצוני ועובי הדופן מתאימים לתקנים DIN 8077 ו .DIN EN ISO 15874- הטולרנסים של גודלי- z תלויים במידה. עד 3 = d/D 160 -/ + מ"מ והחל מ- 10 = d/D 180 -/ + מ"מ.
לחץ עבודה: לחץ העבודה בהתאם לצינור. רוב המחברים הסטנדרטים מתאימים לצינורות המוצעים. ראה טבלאות צנרת בעמודים 9,8 ו- 10 .

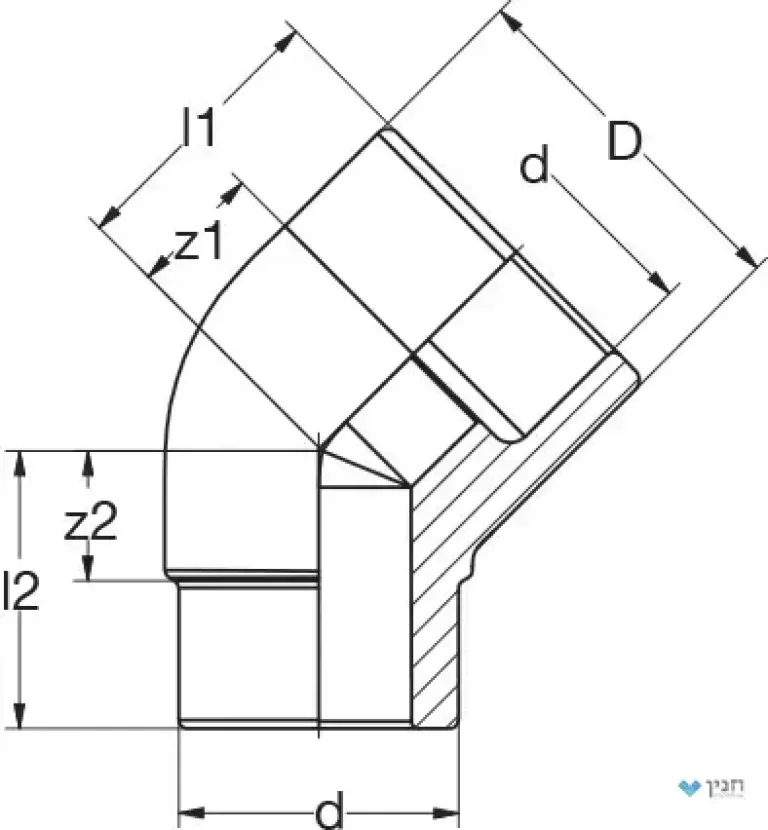

d: 25
D: 34
l1: 22
z1: 5
z2: 34
l2: 34
